Presse speciali
estrusione
presse idrauliche speciali per operazioni di estrusione
In questa sezione presentiamo come esempio alcune delle presse idrauliche personalizzate realizzate in passato su specifica richiesta della nostra clientela per effettuare operazioni di estrusione e di rimozione di componenti metallici.

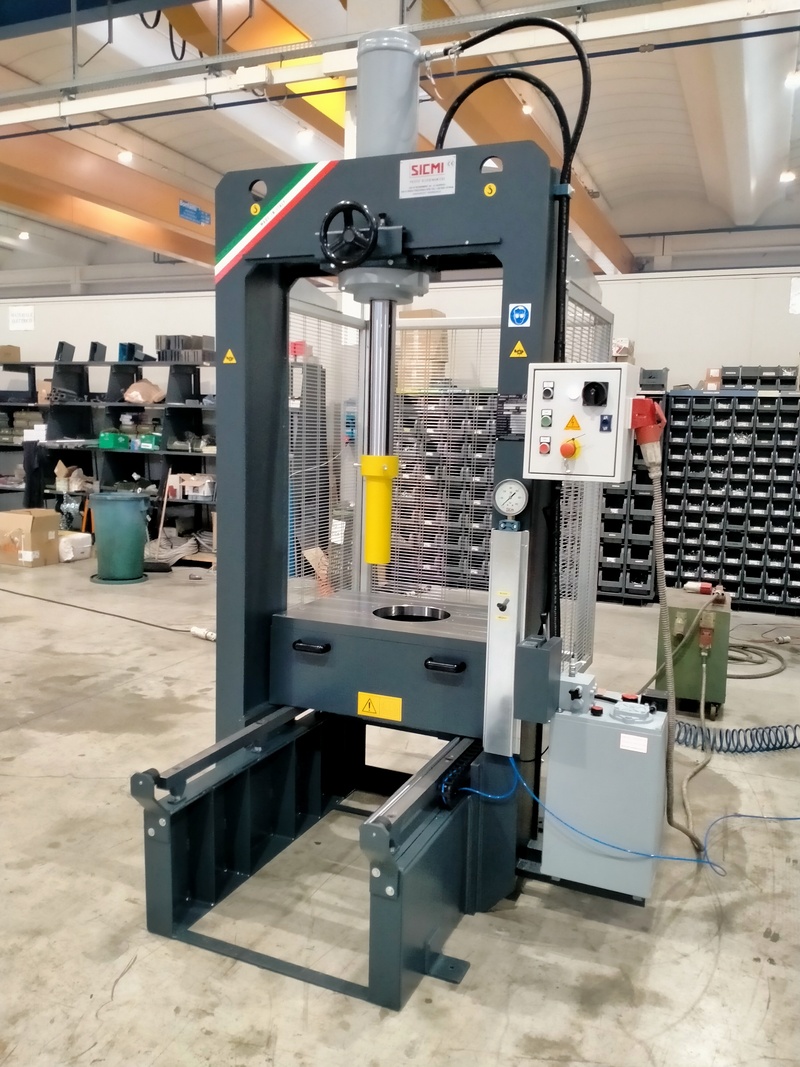

pressa idraulica per la rimozione di perni
Questa pressa idraulica da officina con tavola scorrevole è stata realizzata per effettuare operazioni di calettatura e di rimozione di perni.
La macchina sviluppa una potenza di 70 tonnellate ed è dotata di un banco di appoggio di 1000 x 1300mm. La tavola di lavoro è completamente saldata e fresata in superficie e su di essa è presente un ampio foro centrale per lo smontaggio dei perni o degli alberi motore.
Il banco mobile scorre lungo delle guide e può essere bloccato in qualunque punto della sua corsa tramite un bloccaggio pneumatico. L’attivazione del blocco avviene sollevando o abbassando una levetta montata su una colonna della pressa.
Il pistone può essere spostato trasversalmente da sinistra a destra per mezzo dell’utilizzo di un volantino.
Il retro di questa pressa idraulica da officina con tavola scorrevole è protetta da una griglia metallica, che può essere aperta da parte dell’operatore.

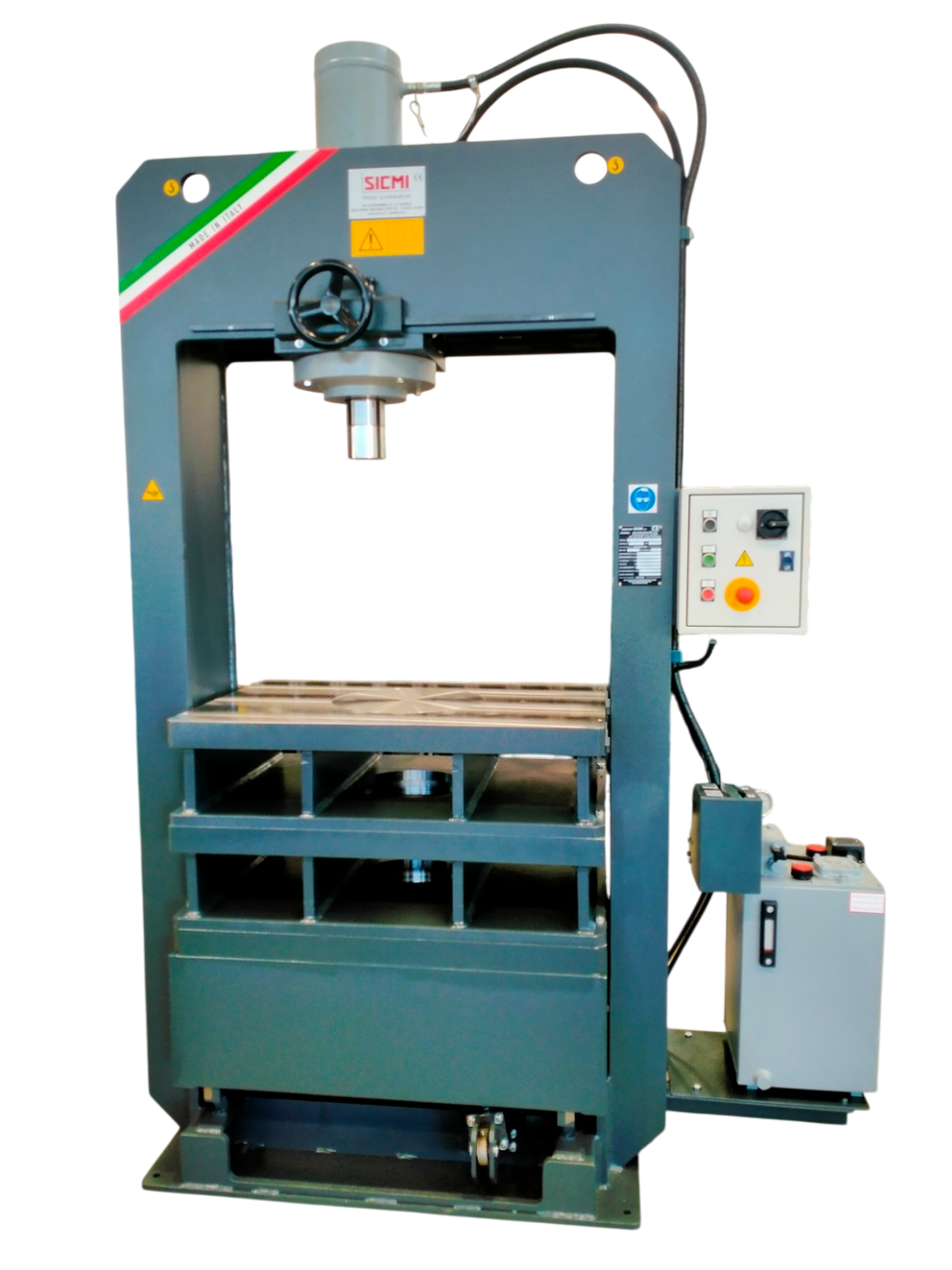

pressa idraulica per giunti e cardani ferroviari
Pressa oleodinamica da 100 tonnellate realizzata su richiesta specifica di un cliente per la lavorazione di giunti e cardani ferroviari.
Questa pressa elettroidraulica è dotata di un banco di lavoro con movimentazione oleodinamica. Per massimizzare la flessibilità di lavorazione, il cliente ha richiesto l’aggiunta di due piastre di rialzo aggiuntive. Queste piastre modulari permettono di ridurre la distanza tra il pistone e la piattaforma di lavoro, consentendo così alla pressa idraulica 100 tonnellate di lavorare efficacemente su pezzi metallici di dimensioni e altezze differenti, dai componenti più sottili a quelli più ingombranti.
Un ulteriore livello di versatilità è offerto dalla configurazione delle tre tavole di lavoro (il banco scorrevole e le due piastre di rialzo). Ognuna è dotata di un foro centrale di 300 mm, strategicamente pensato per operazioni che richiedono un passaggio o uno scarico attraverso la superficie di lavoro. La funzionalità cruciale è la presenza di una piastra removibile per coprire il foro.
pressa idraulica per la produzione di statori elettrici
Pressa oleodinamica PST 40 BME realizzata su richiesta specifica di un cliente per la produzione di statori elettrici.
La macchina prevede un ciclo di produzione automatico e la pressa idraulica è alimentata da un robot (non di nostra fornitura) per il posizionamento del pezzo da lavorare.
La pressa elettroidraulica è dotata di un pianale di appoggio con spostamento oleodinamico che rende più agevole il collocamento del materiale da pressare e su di esso è anche inserito un cilindro idraulico ausiliare per il centraggio dei pezzi da lavorare.
Il pianale superiore è provvisto di scanalature a T per potere fissare l’attrezzatura necessaria per la produzione.

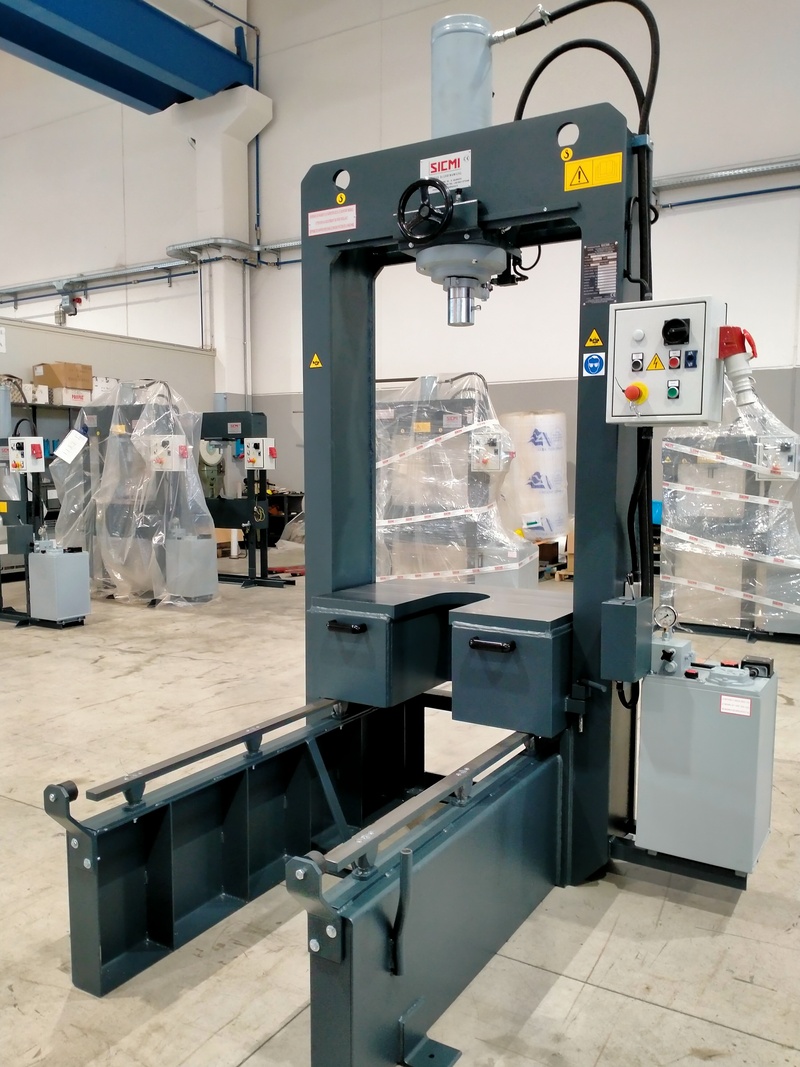

pressa idraulica con montante e pianale mobili
Pressa oleodinamica realizzata per il montaggio e lo smontaggio di componenti per motori elettrici.
La pressa idraulica PBM 100 MM è equipaggiata con un cilindro idraulico con corsa di 500mm, il quale è regolabile in altezza fino a 5 posizioni differenti con perni di fissaggio da inserire manualmente. Questa speciale conformazione permette di potere eseguire lavorazioni sia su pezzi alti, sia su quelli di altezza inferiore.
Il pianale di lavoro inferiore è mobile tramite spostamento oleodinamico e questo rende più agevole il posizionamento del pezzo da lavorare.
Su richiesta del cliente, sul pianale di lavoro fresato e sono stati realizzate due fori per permettere all’operatore di svolgere due pressature distinte sul materiale.
Questa pressa elettroidraulica è azionata tramite l’utilizzo contemporaneo della leva del e pulsante.

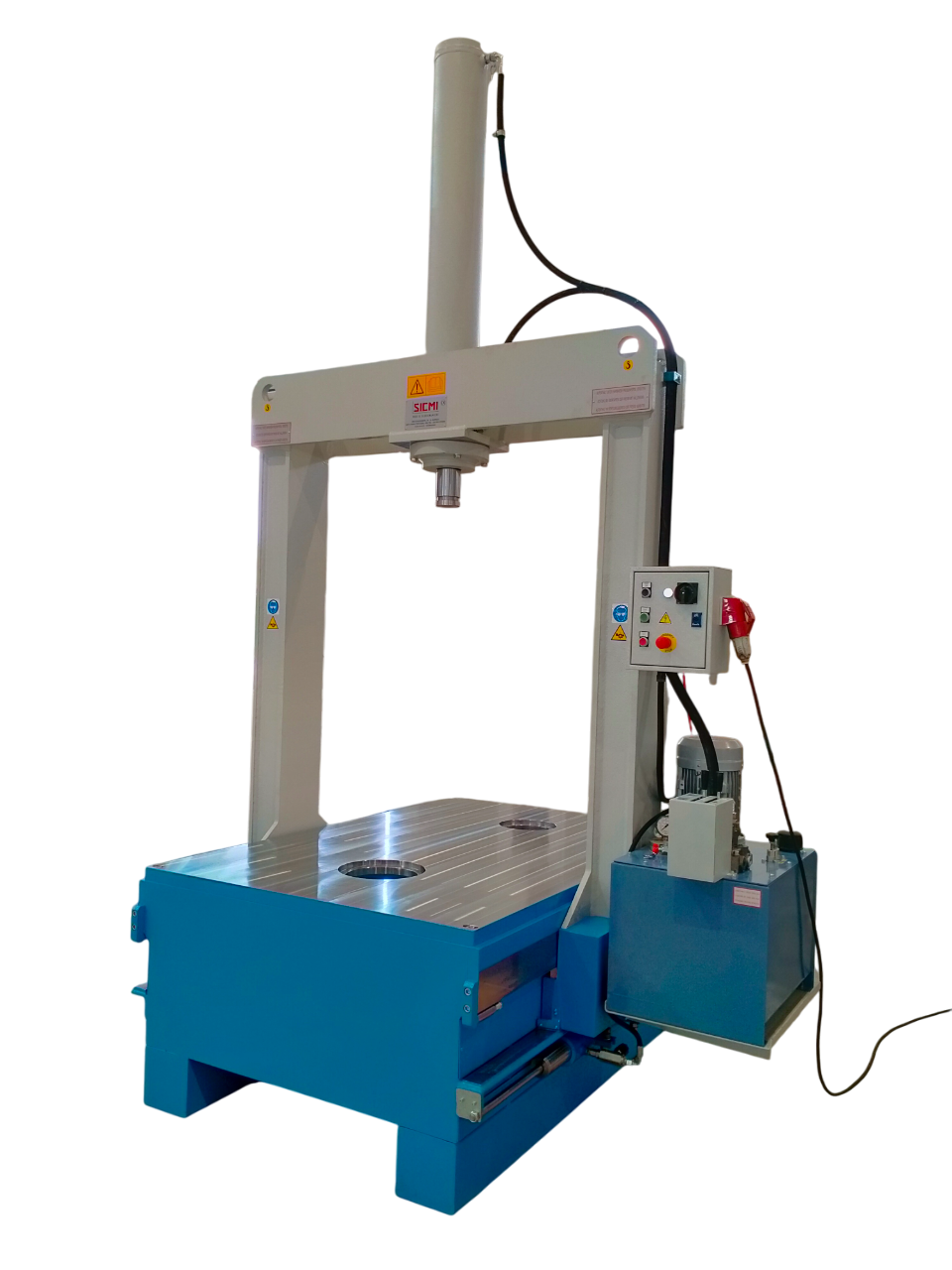

pressa da officina per smontare i rotori
Pressa da officina per lo smontaggio dei rotori e per la raddrizzatura della lamiera.
La macchina ha una potenza di 50 ton e una corsa del cilindro di 1250mm. Sul piano di lavoro lungo 2000mm sono stati realizzati due fori, rispettivamente di 250mm e 200mm di diametro.
Questi fori servono per creare due postazioni di lavoro separate e potere lavorare su motori di dimensioni differenti. Per rendere più agevole e preciso il lavoro, abbiamo aggiunto dei blocchi meccanici sul telaio della pressa, in modo tale che lo stelo del cilindro si fermi esattamente al centro del foro realizzato sul pianale di lavoro.
Inoltre, la pressa da officina è stata anche verniciata con colori speciali su richiesta del cliente finale.
La pressa elettroidraulica PMM 50 ha una velocità di avvicinamento del cilindro di 24 mm/sec e il funzionamento avviene tramite l’uso contemporaneo della leva e del pulsante.

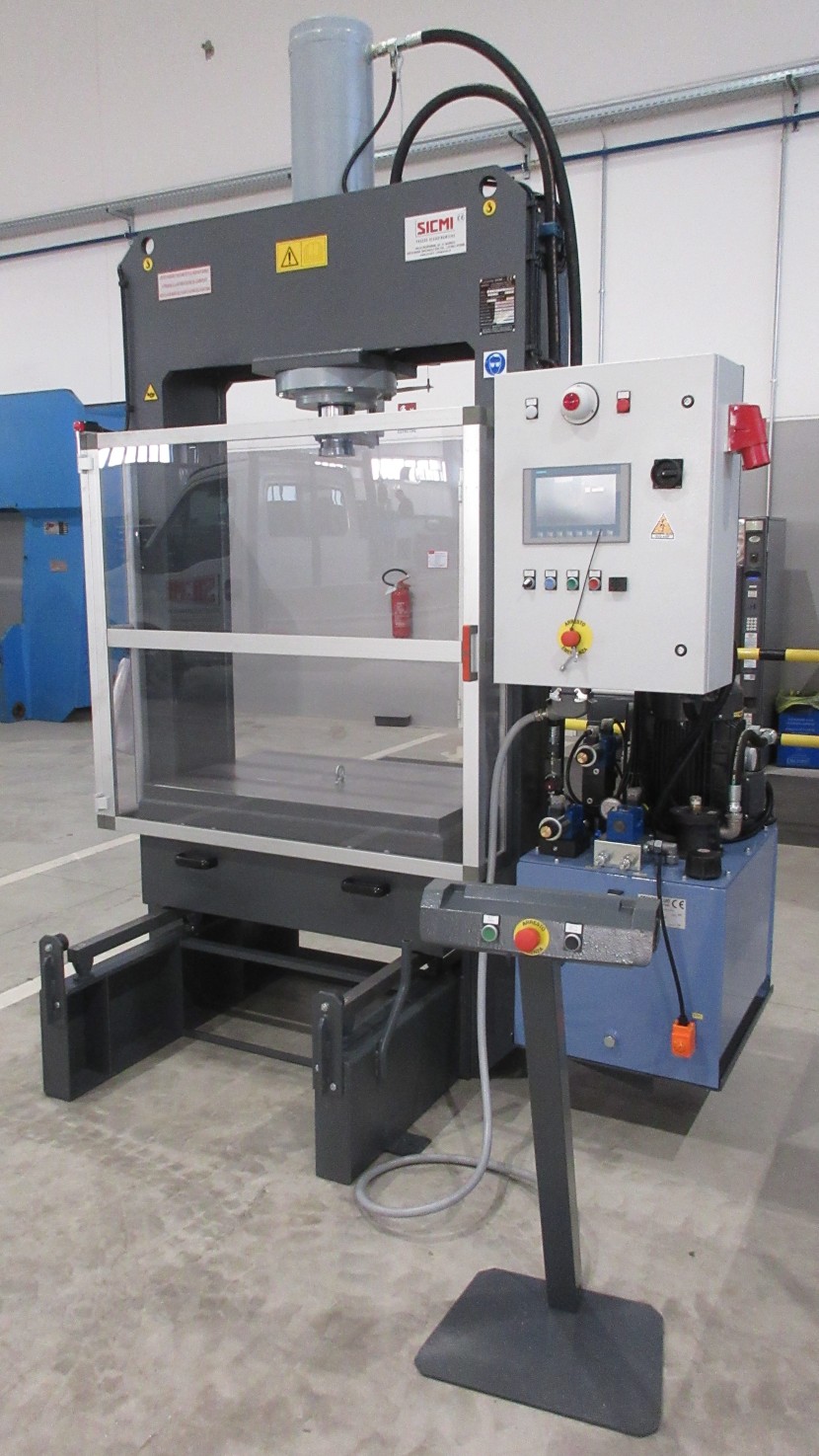

pressa idraulica per la produzione di motori elettrici
Pressa oleodinamica specificamente progettata per officine meccaniche specializzate nella produzione di motori elettrici.
La pressa idraulica PBM 100 A è dotata di un pianale mobile a spostamento orizzontale, il quale facilita il posizionamento del pezzo da lavorare.
Questa pressa elettroidraulica è equipaggiata con un computer a controllo digitale con display per l’impostazione dei valori della pressatura. L’impianto digitale effettua inoltre l’analisi del pezzo durante la fase di pressatura e in base alle tolleranze preimpostate, permettono al cliente di capire se il pezzo lavorato rispetta i parametri della produzione.
Il cilindro idraulico ha una potenza di 100 tonnellate.
La macchina è inoltre fornita di una protezione anteriore trasparente ed apribile realizzata in policarbonato.

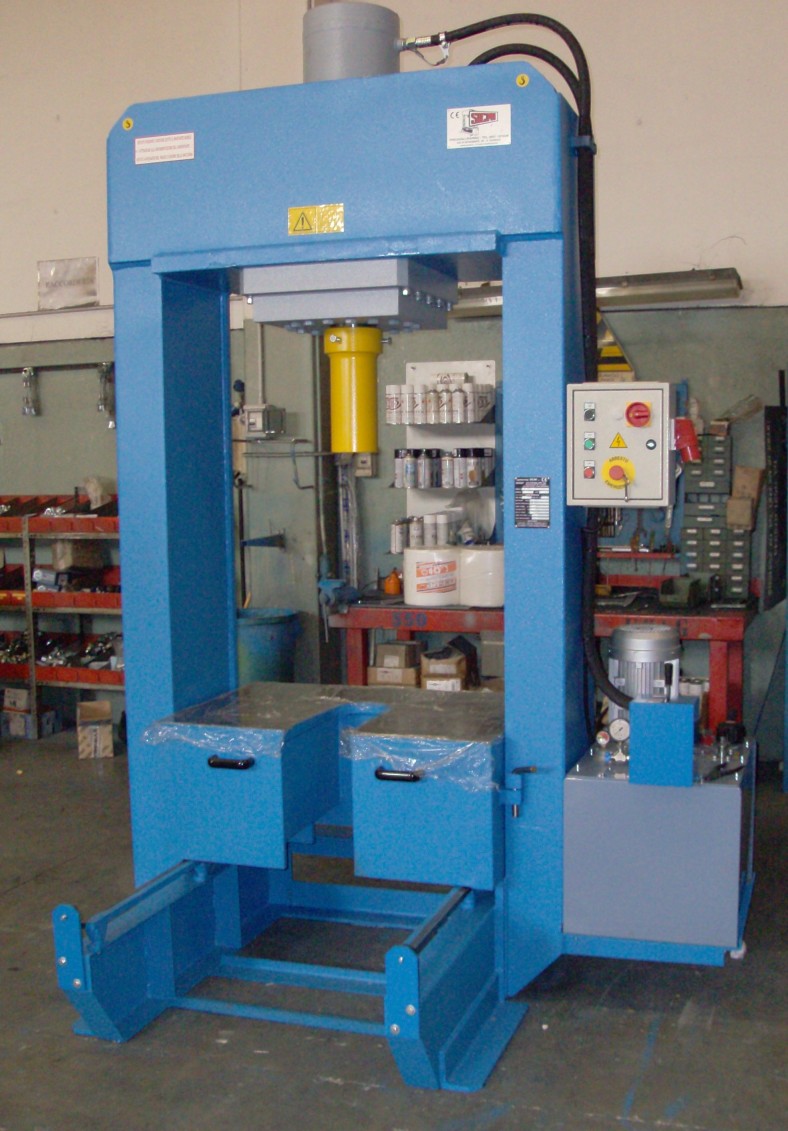

pressa idraulica per il montaggio di alberi motore
Pressa oleodinamica realizzata per l’inserimento degli alberi nei motori elettrici.
La pressa idraulica è fornita di un pianale mobile a spostamento manuale che consente un agevole posizionamento del pezzo da lavorare. Su questo pianale è stata realizzata una speciale scanalatura frontale per permettere di sfilare il perno al motore con facilità.
Il cilindro di questa pressa da officina meccanica ha una potenza 70 ton ed è possibile spostarlo trasversalmente con l’utilizzo dell’apposito volantino.
E’ inoltre possibile regolare la corsa del pistone per mezzo dei microinterruttori.
La macchina si aziona tramite l’utilizzo simultaneo della leva e del pulsante.
