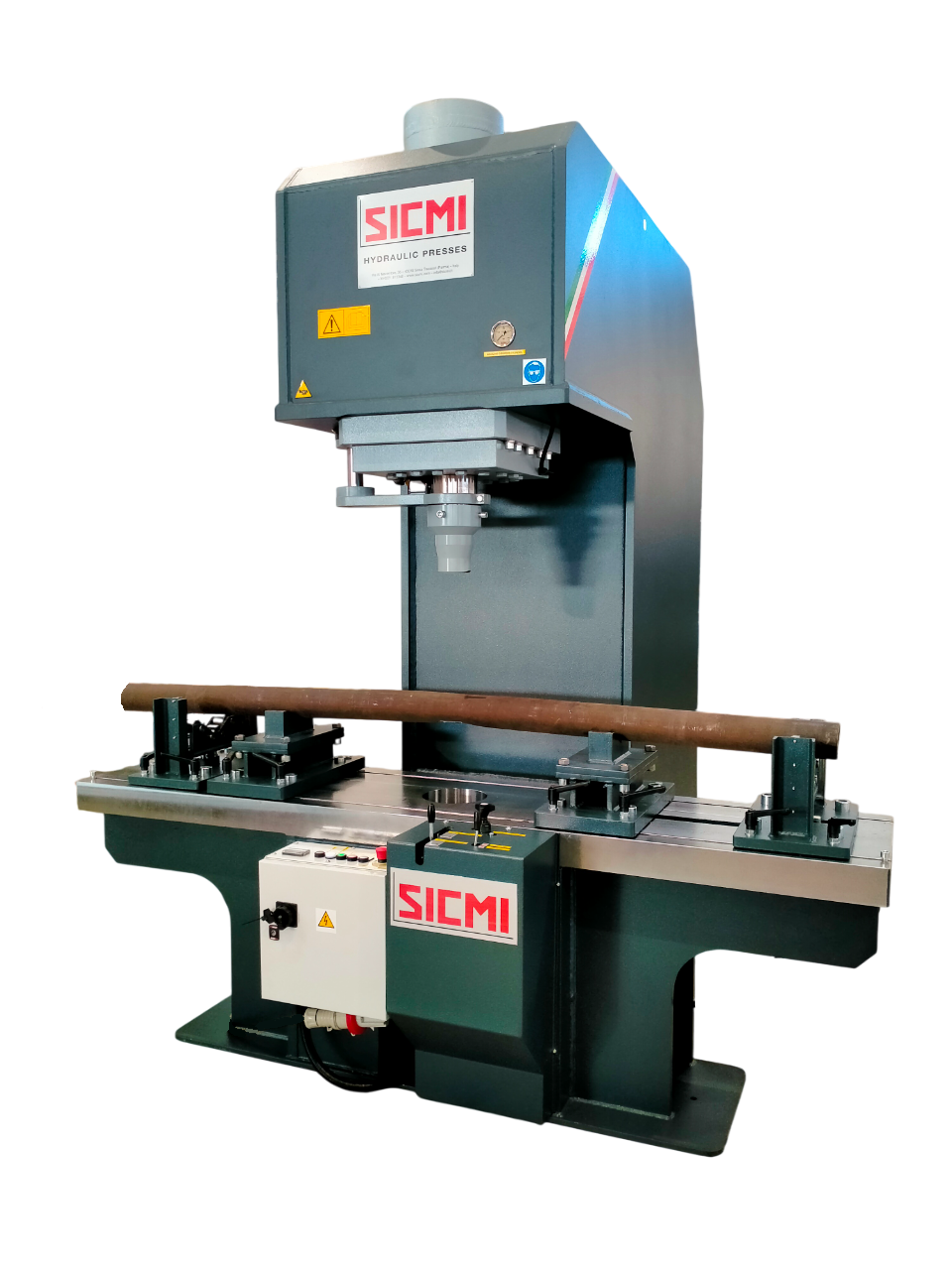

Pressa Idraulica Raddrizzatrice con Telaio a C per Tubi e Profili Metallici.
La nostra officina ha recentemente portato a termine la produzione di una pressa idraulica con telaio a C all’avanguardia. Questa macchina è stata specificamente progettata e realizzata per eccellere nelle operazioni di raddrizzatura di tubi e profili metallici, rispondendo alle esigenze di precisione e potenza richieste dal settore. La pressa è destinata all’utilizzo in uno stabilimento di un’importante azienda nel settore della produzione di carri armati, evidenziando l’affidabilità e la robustezza delle nostre soluzioni anche negli ambienti industriali più esigenti.
Potenza e Caratteristiche Tecniche della Pressa
La nuova pressa idraulica a C sviluppa una potenza di 160 tonnellate ed è dotata di un banco di lavoro con una lunghezza di 2500 mm e una larghezza di 500 mm, permettendo la lavorazione di pezzi di grandi dimensioni.

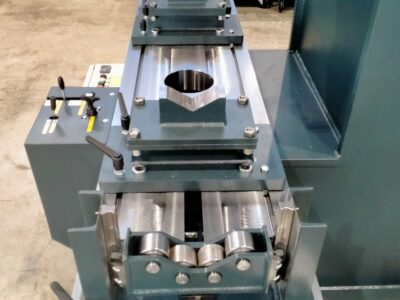

Sulla superficie del banco, completamente fresata di precisione per assicurare un agevole scorrimento dei componenti e un’ottima accuratezza durante la fase di raddrizzatura, sono state ricavate delle cave a T. Lungo queste guide scorrono ben 4 carrelli di supporto per il posizionamento ottimale del pezzo da raddrizzare.
L’innovativo sistema di supporto si compone di due tipologie di carrelli:

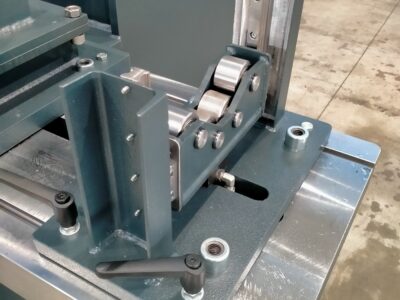

Carrelli Esterni (Sollevamento e Rotazione): Questi due carrelli assolvono la duplice funzione di sollevare e ruotare il tubo. Il sollevamento idraulico del pezzo avviene in modo simultaneo tramite l’azione di una singola leva di comando posta frontalmente. Successivamente, l’operatore può ruotare manualmente il tubo grazie alla presenza di cuscinetti ad alta scorrevolezza sui carrelli, facilitando la ricerca del punto esatto per la raddrizzatura.

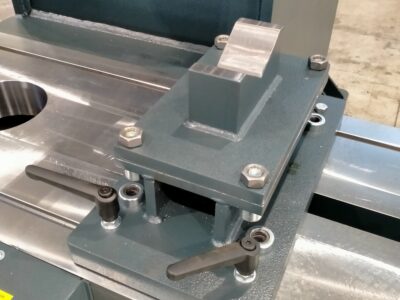

Carrelli Centrali (Supporto): I due carrelli centrali sono dedicati esclusivamente al sostegno stabile del tubo o profilo metallico durante l’operazione.
Entrambi i carrelli centrali sono dotati di una piastra superiore rimovibile e intercambiabile, un dettaglio che massimizza la versatilità della pressa per raddrizzatura. La fornitura standard include diverse configurazioni per la raddrizzatura tubi:
- Una piastra con alloggiamento a V per tubi con diametro da 20 mm fino a 50 mm.
- Una seconda piastra specifica per diametri maggiori, da 60 mm fino a 150 mm.
Inoltre, per la raddrizzatura dei profili metallici piatti, viene fornita per ogni carrello centrale una piastra con una superficie completamente piana. Questa intercambiabilità assicura che la pressa idraulica 160 tonnellate possa affrontare un’ampia gamma di lavorazioni.
Funzionalità Avanzate e Monitoraggio

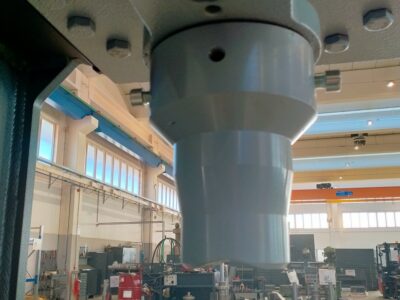

Il cilindro principale di questa pressa idraulica raddrizzatrice con telaio a C è alimentato con due punzoni intercambiabili (entrambi con base a V) che si adattano al diametro del tubo in lavorazione.
Il cilindro idraulico vanta una corsa di 600 mm e opera a una velocità di discesa controllata di 9 mm/sec. Questa bassa velocità è una caratteristica ergonomica fondamentale, in quanto consente all’operatore di gestire la pressa con una singola leva, mantenendo l’altra mano libera per movimentare o tenere fermo il pezzo garantendo la massima sicurezza.

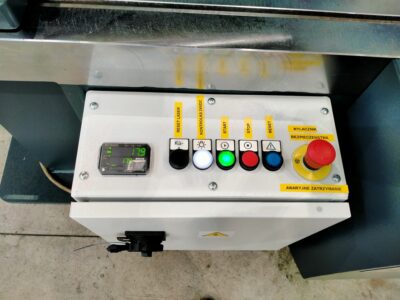

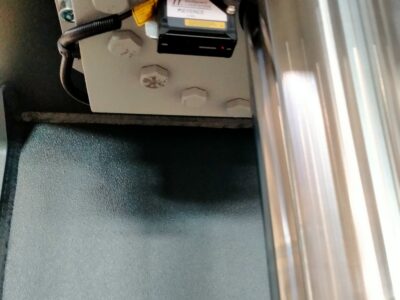

Un ulteriore elemento distintivo è il dispositivo laser per la precisione di raddrizzatura. Posizionato a lato del cilindro, questo strumento misura in tempo reale la distanza dal tubo, quantificando la deformazione del pezzo. I dati vengono visualizzati su un display digitale, permettendo all’operatore di monitorare il lavoro istantaneamente e di identificare con precisione i punti che richiedono un ulteriore intervento.
Infine, al centro del banco, è stato realizzato un foro di servizio da 200 mm che facilita la rimozione di componenti ingombranti come alberi motore o altri elementi meccanici, completando il profilo di questa pressa idraulica a C come una soluzione completa e potente per ogni esigenza di raddrizzatura industriale.
